반도체 재료 난방기 온도 센서 NTC 온도 주전자 이중 탐사

히터 온도 센서 NTC 열기구

제품 설명:

NTC (Negative Temperature Coefficient) 온도전달기는 온도 센서의 일종으로, 히터를 포함한 다양한 애플리케이션에서 일반적으로 사용됩니다.용어 "NTC"는 온도 상승에 따라 열기반의 저항이 감소한다는 것을 나타냅니다..

저항 변동: NTC 열전istor는 반도체 물질로 만들어져 온도가 증가함에 따라 전기 저항이 감소합니다.저항과 온도 사이의 관계는 비선형입니다., 그리고 음 온도 계수를 따릅니다.

온도 감지: NTC 온도 변수는 온도 모니터링이 필요한 온도 장치 내 위치에 내장되거나 연결됩니다.이 장소의 온도가 변합니다..

모니터링 회로: NTC 열전istor는 저항을 측정하는 모니터링 회로의 일부입니다.이 회로는 일반적으로 저항 값을 해석하고 대응 온도와 상관관계를 맺는 컨트롤러 또는 마이크로프로세서와 연결되어 있습니다..

제어 시스템: 컨트롤러 또는 마이크로프로세서는 NTC 온도istor에서 온도 정보를 사용하여 히터의 작동을 조절할 수 있습니다. 예를 들어,원하는 온도 설정값을 유지하기 위해 온도 피드백에 기초하여 난방 요소에 공급되는 전력을 조정할 수 있습니다..

보호: NTC 열역도 보호 목적으로 사용 됩니다. 온도가 일정 임계치를 초과하면 열역의 저항이 크게 떨어집니다.잠재적인 과열 상태를 나타내는이 정보는 안전 메커니즘이 손상 방지 위해 히터의 작동을 종료하거나 수정하도록 촉발 할 수 있습니다.

파라미터:

저항 값: R25°C=47KΩ/47KΩ ±1%

베타 값: B25/50= 3950±1%

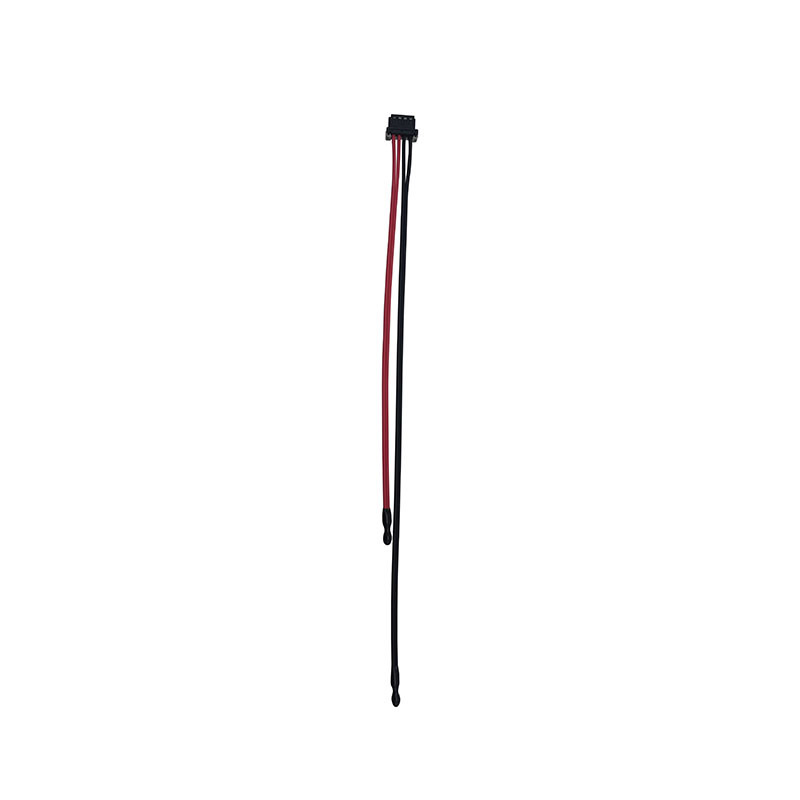

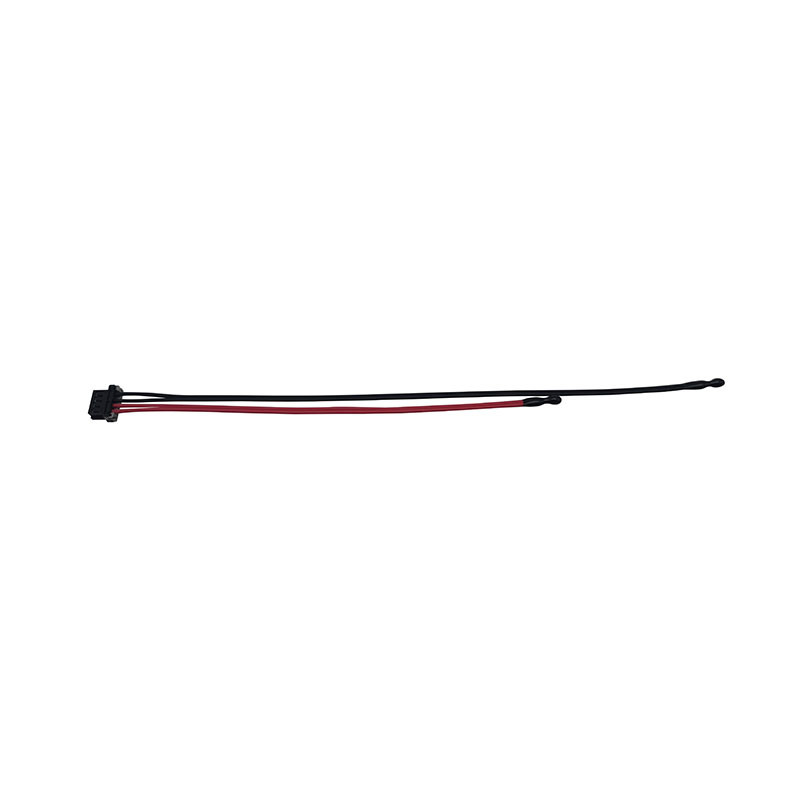

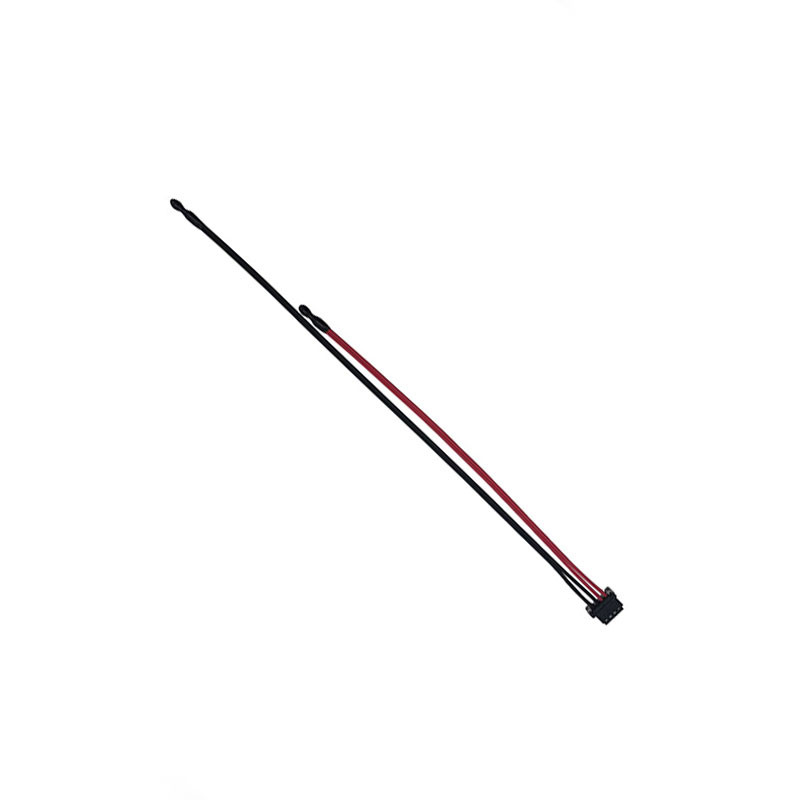

탐사선: 2*드롭≤(1.7-2.5)-φ(3.2-4)*(14±1/-2) φ(3.0-4.0) 검은색

와이어: UL4484 24AWG (11/0.16) 150°C 黑+红

와이어 길이: 270±5 검은색, 150±5 빨간색

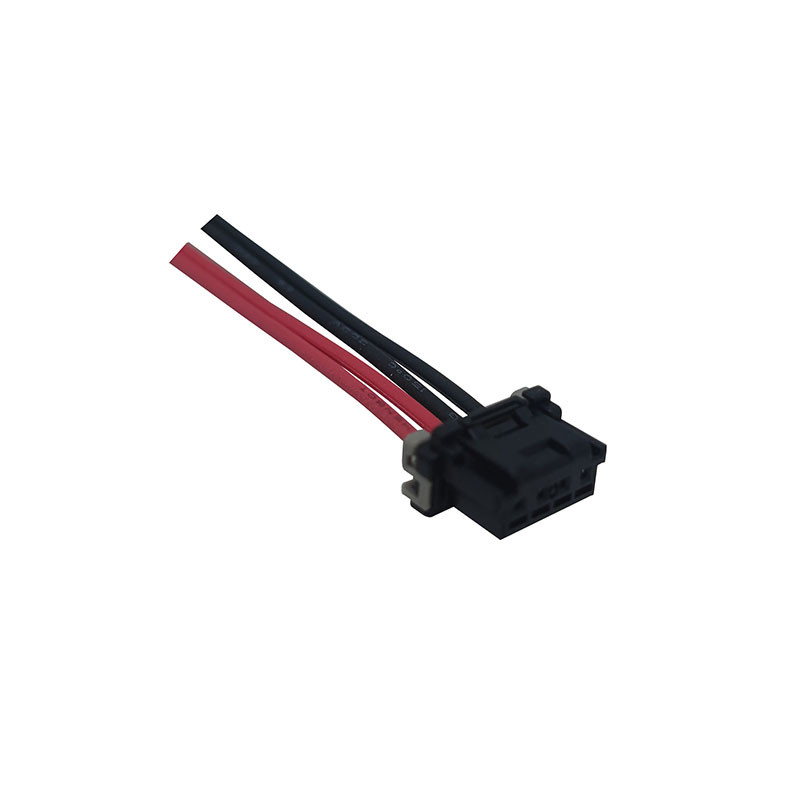

연결 장치: Molex 50515104, 5051538000, 5051520400

그림:
