| 원래 장소: | 안후이, 중국 |
|---|---|
| 브랜드 이름: | JP SENSOR |
| 인증: | ISO9001 |
| 모델 번호: | MF5A-1 |
| 최소 주문 수량: | 5000개 부분 |
| 가격: | Negotiable |
| 포장 세부 사항: | 통 포장 |
| 배달 시간: | 2주 동안요 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 연간 2억 |
| 저항: | 0.3KΩ~ 2000KΩ | 베타 값: | 2500K~4500K |
|---|---|---|---|
| R25: | 10KΩ±5% | B25/85: | 3435k±2% |
| 작동 온도 범위: | -40C~125C | OEM / ODM: | 이용 가능합니다 |
| 애플리케이션: | UAV (무인 항공기)을 위해 | 선적: | 항공 화물, 해상운송은 급행열차를 탑니다 |
| 하이 라이트: | B25/85 에폭시 서미스터,R25 에폭시 서미스터,10K ntc 열 센서 |
||

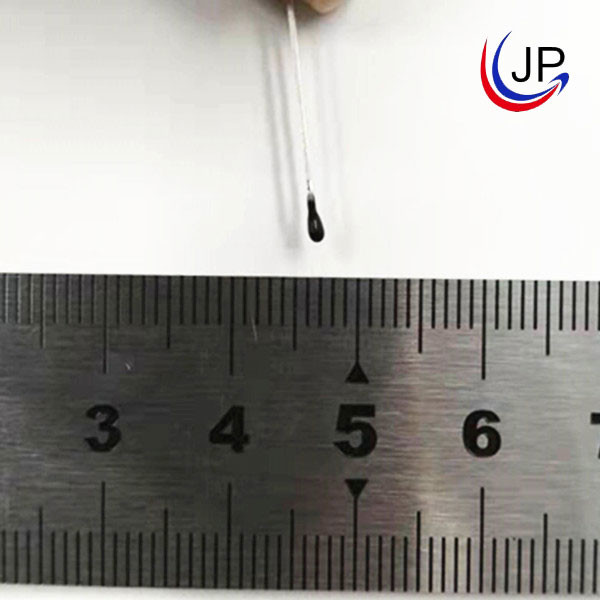

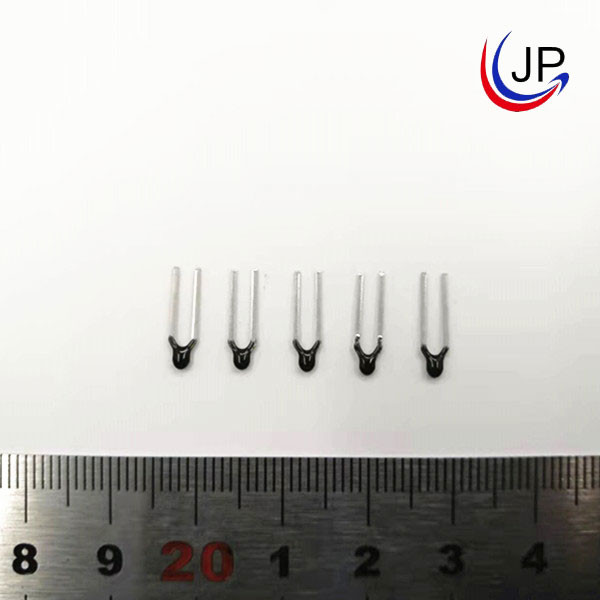

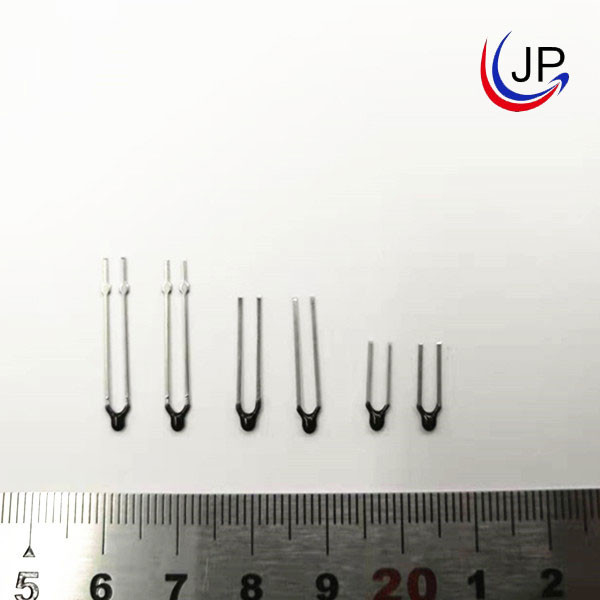

UAV를 위한 R25 10K B25/85 3435k NTC 에폭시 서미스터
간략한 소개 :
MF5A-1 (UAV 무인 항공기를 위해) 시리즈 에폭시 코팅 NTC 서미스터는 헤페이 징푸 센서기술 주식회사로부터 제조됩니다. 그것은 동 피복강 도선으로 구성되고 NTC 칩과 에폭시 수지를 납땜질했습니다. 센서 특징 : 단순한, 기능적, 고정밀도. 선택적 저항값은 0.3kΩ에서 2000kΩ까지 이르고 베타 값이 2500K에서 4500K의 범위입니다. 이러한 에폭시 코팅 NTC 서미스터는 넓게 가전 제품류, 자동차, 의학 장비, 동력 공구, 등에 대해 적용됩니다.
특징 :
로에스 표준과 오컴플리
oR25=10KΩ±5%,B25/85=3435k±2%
오오퍼레이팅 온도 범위 : -40C~125C
가는 것의 오디 두께
애플리케이션 :
UAV를 위한 오우 (무인 항공기)
구조와 차원 :(유닛 : 밀리미터)
| 1 | 칩 | NTC는 자릅니다 | 1 | / |
| 2 | 캡슐화 | 에폭시 수지 | 1 | / |
| 3 | 케이블 | Fe / 스킨 | 2 | / |
표준 포장 (인너 팩킹) : 500 PC / 폴리 백
전기 규격서 :
| Rec. 25C(kΩ)+A2에 :G25+A2 :G25 | 베타 값 |
공기) TPmax(mW) (에 |
δ(mW/C) | 열시정수 τ(sec.) | 작동 온도 범위 tl-th(C) | 전체 길이 L(mm) |
| 1 | B25/85=3435 | Approx.60 | Max.3.0 | Max.20 | -40C~125C | 8~100 |
| 1.5 | B25/50=3850 | |||||
| 1.5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2.08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
작동 주의 :
1. 애플리케이션 : 온도 조치와 제어 ;
2. NTC를 통한 현재 유동은 성분의 자동 가열에 의해 초래된 측정 오차를 피하기 위한 피맥스 범위 이내에 제어됩니다.
3. 과열 충격을 회피하시오 그러면 열 수축 보호 튜브가 첨부될 필요가 있는 경우에 열풍 블로우는 수사에 가장 적게 30 밀리미터를 두드려야 합니다.
4. 저장 온도 -10C~40C,≤75%RH ; 부식성 가스와 햇빛을 받은 환경을 회피하세요 ; 패키지를 연 후, 그것은 다시 밀봉될 필요가 있습니다.
5. 유리 코팅 NTC 서미스터의 구조에 따르면 최종 사용자가 도선으로부터 또한 많은 인장력과 굽힘력을 받는 에폭시 머리를 회피하기 위해, 설치될 때, 도선은 시일 헤드 아래에 도선 6 밀리미터 이하 에 절곡 점 또는 역점에 제어될 것입니다. 특히 성분이 가열되는 때인 저항 드리프팅과 심지어 개방 회로의 결과를 초래한 칩을 손상시키지 않도록.
