MOLEX PICOFLEX 903270308 커넥터와 함께 PVC PCB 보드 와이어 하번

PCB 보드 와이어 하번

제품 설명:

PCB 보드 와이어 허네스는 전자 시스템의 필수 구성 요소이며, 인쇄 회로 보드 (PCB) 의 다양한 구성 요소의 조직적이고 효율적인 연결을 촉진합니다.와이어 허니 는 전력 을 전달 하는 수단 으로 사용 된다, 신호 및 전자 집합 내의 다른 요소 사이의 데이터.

주요 구성 요소 및 구조:

전선 및 케이블:

PCB 보드 와이어 허니에 고립 된 구리 전도기 를 포함하여 다양한 유형의 와이어 와 케이블 이 사용 된다. 이 부품 의 선택 은 전류 운반 능력,신호 무결성, 그리고 환경적 고려사항.

연결 장치:

커넥터 (connector) 는 배선을 PCB 및 다른 전자 장치와 연결하는 필수 부품입니다. 그들은 핀 헤더, 소켓,및 응용 프로그램 요구 사항에 기초한 전문 연결 장치.

단열 및 껍질:

단열 재료는 전기 간섭을 방지하고 신호의 무결성을 보장하기 위해 개별 전선을 덮습니다. 또한 외부 껍질은 전 전선 배열을 보호합니다.기계적 강도 및 외부 영향으로부터 보호.

끝점:

유선 배열은 PCB의 특정 지점에서 끝납니다. 구성 요소가 통합된 지정된 영역에 연결됩니다.전기 연속성 과 안정성 을 유지 하기 위해 적절 한 종료 는 매우 중요하다.

컬러 코딩 및 라벨링:

식별 및 문제 해결을 용이하게 하기 위해, 배낭 안의 유선은 종종 기능에 따라 색상 코딩이 됩니다.특정 연결과 기능에 대한 정보를 제공하기 위해 표시가 사용될 수 있습니다..

기능 및 이점:

신호 전송:

PCB 보드 와이어 허니스의 주요 기능은 PCB의 다른 구성 요소들 사이에서 신호와 전력을 전송하는 것입니다.이것은 전자 시스템 내에서 원활한 통신과 기능을 보장합니다..

조직성 과 깔끔성

와이어 허리네이트 는 전자 집합 의 전체적 조직 과 깔끔성 에 기여 합니다.오류 발생 가능성을 줄이고 유지보수를 단순화합니다..

전자기 간섭 감소 (EMI):

적절 한 설계 및 보호 된 유선 허리 는 전자 시스템 의 전체 전자 자기 호환성 (EMC) 을 향상 시키면서 전자기 간섭 을 최소화 해 준다.

제조 및 조립의 편리함:

표준화 된 와이어 허니 는 제조 과정 을 간소화 하여 효율성 과 비용 효율성 을 증진 한다. 자동화 된 조립 과정 이 일관성 있고 신뢰성 있는 생산 을 위해 사용 될 수 있다.

모듈형 디자인을 촉진합니다.

와이어 허리네이트는 모듈형 설계 접근 방식을 지원하여 표준화 된 구성 요소의 통합을 허용합니다.이 모듈성은 유연성과 업그레이드 또는 수리 용이성을 향상시킵니다.

스펙트럼

케이블: 08P PH:1.27mm PVC UL2651 28AWG 회색 선과 빨간색 가장자리

커넥터: IDT-08P PH: 1.27mm PBT+G/F 흰색 (MOLEX PICOFLEX 903270308)

적용:PCB 보드

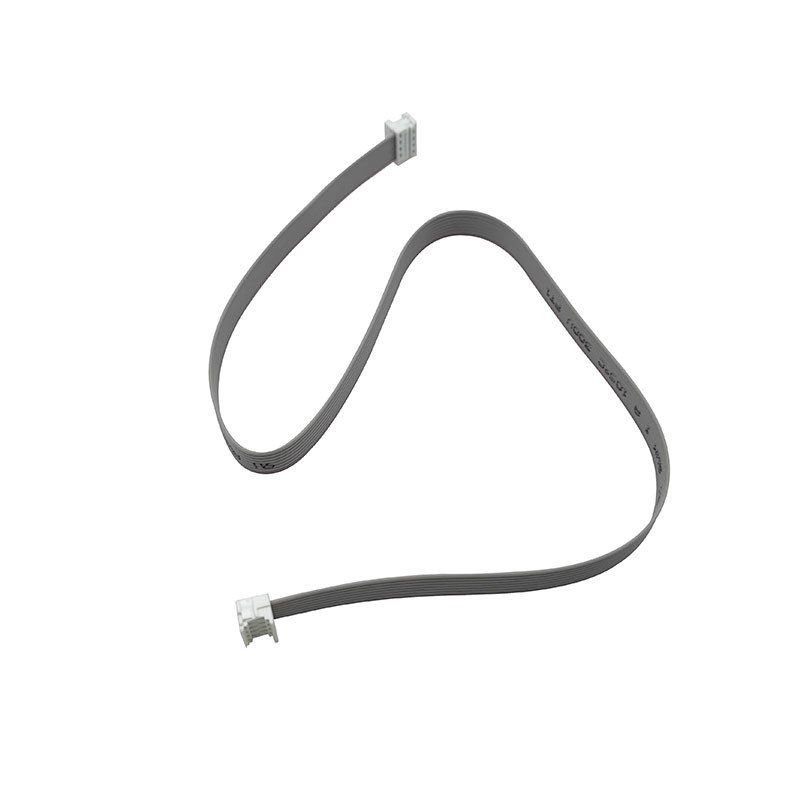

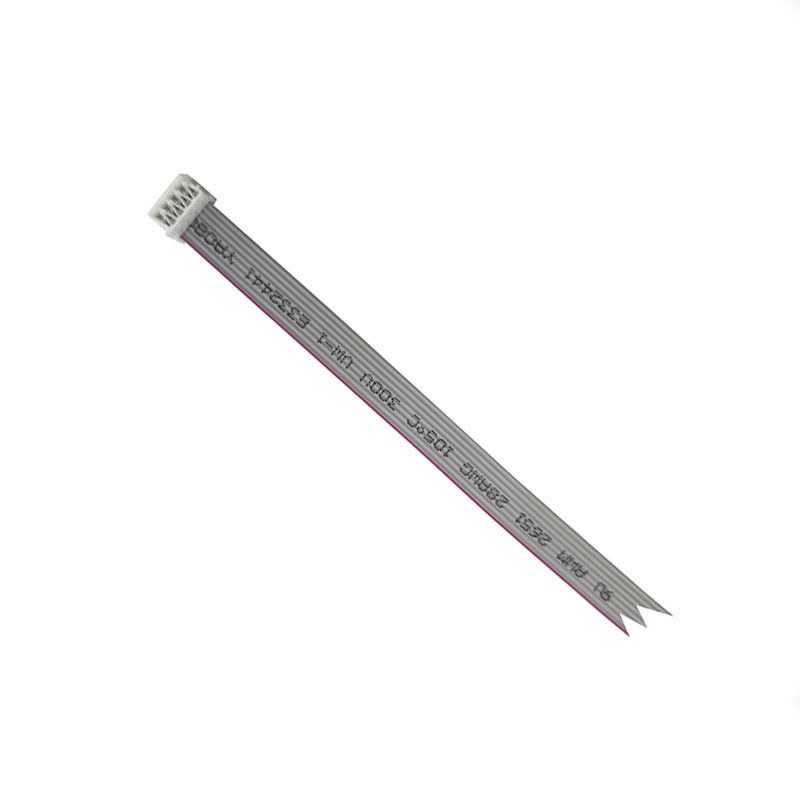

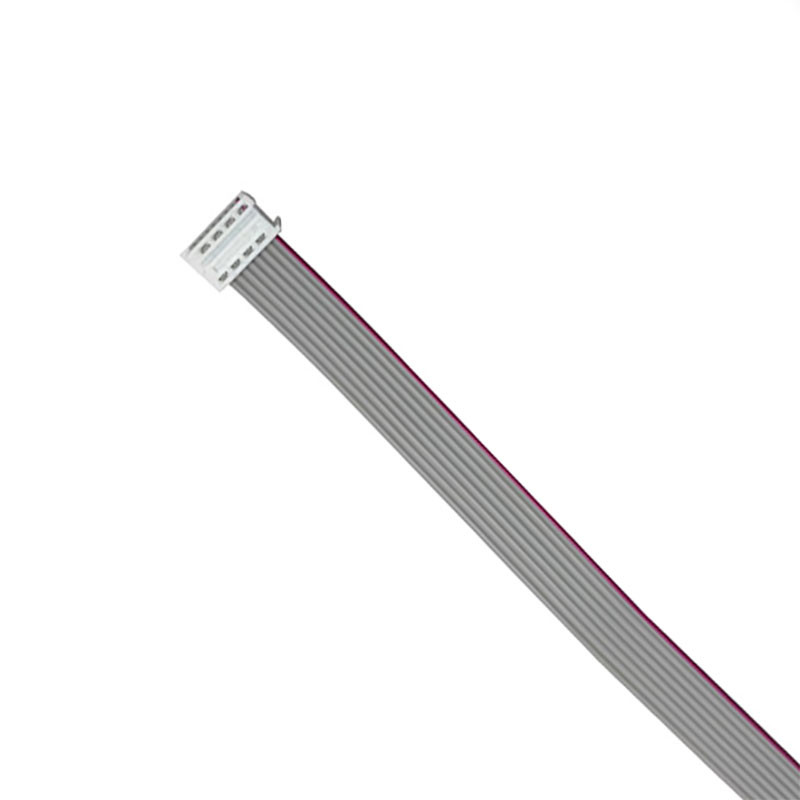

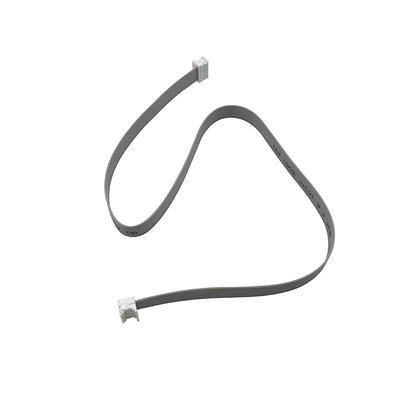

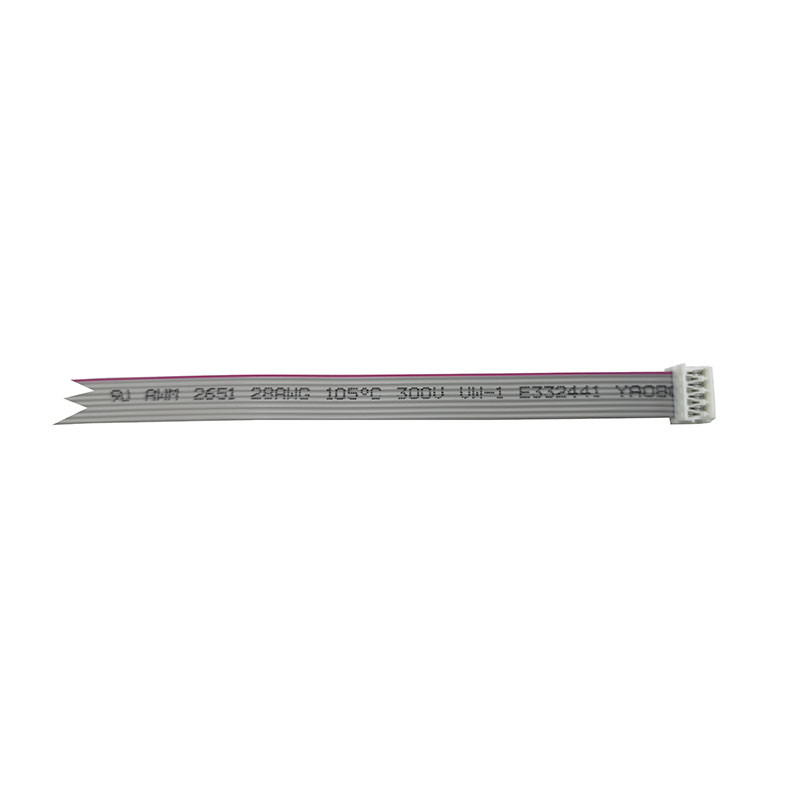

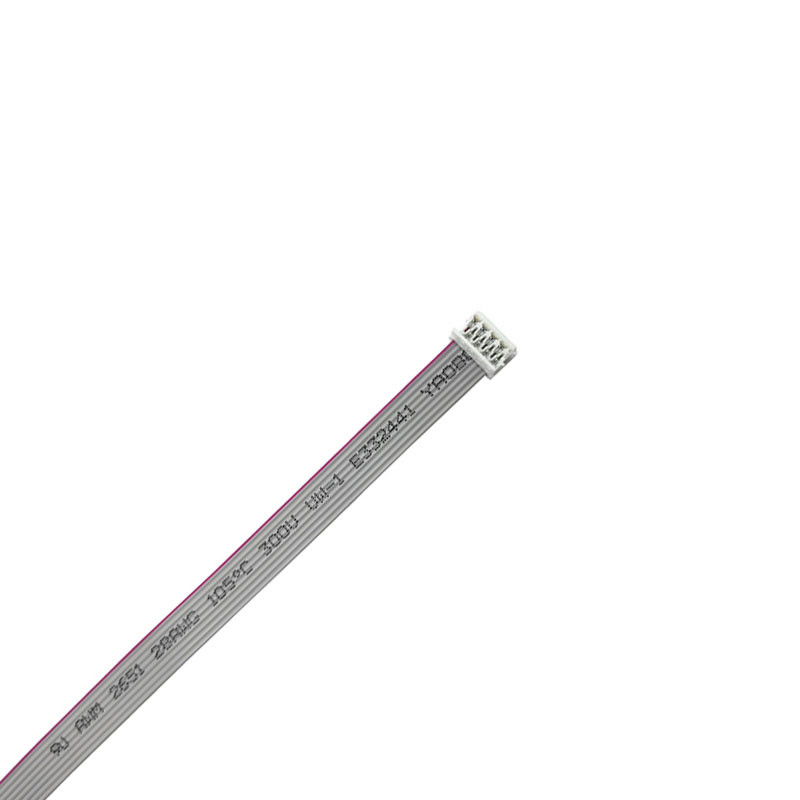

그림:
